MEA란? - 수전해 성능을 결정하는 핵심 부품 (2026)

안녕하세요, AEM 수전해 기술로 청정수소 생산 단가를 낮추고 있는 HydroXpand입니다.

오늘은 MEA(막전극접합체)가 무엇이고 어떻게 수전해의 성능을 결정하는지, 그리고 한국에서 자체 개발하는 회사는 어디인지 정리해보겠습니다.

AEM 수전해의 차별화 포인트는 알칼라인의 비귀금속 경제성과 PEM의 빠른 응답·고순도를 동시에 추구한다는 데서 시작됩니다. 이 차별점이 모두 MEA에서 만들어지기 때문에 HydroXpand는 MEA를 회사의 가장 중요한 기술 영역으로 두고 있습니다.

수전해 시스템 도입을 검토 중이시거나, 부품 공급사를 찾고 계시거나, 한국 수전해 부품 시장의 현황이 궁금하셨던 분들에게 도움이 되길 바랍니다.

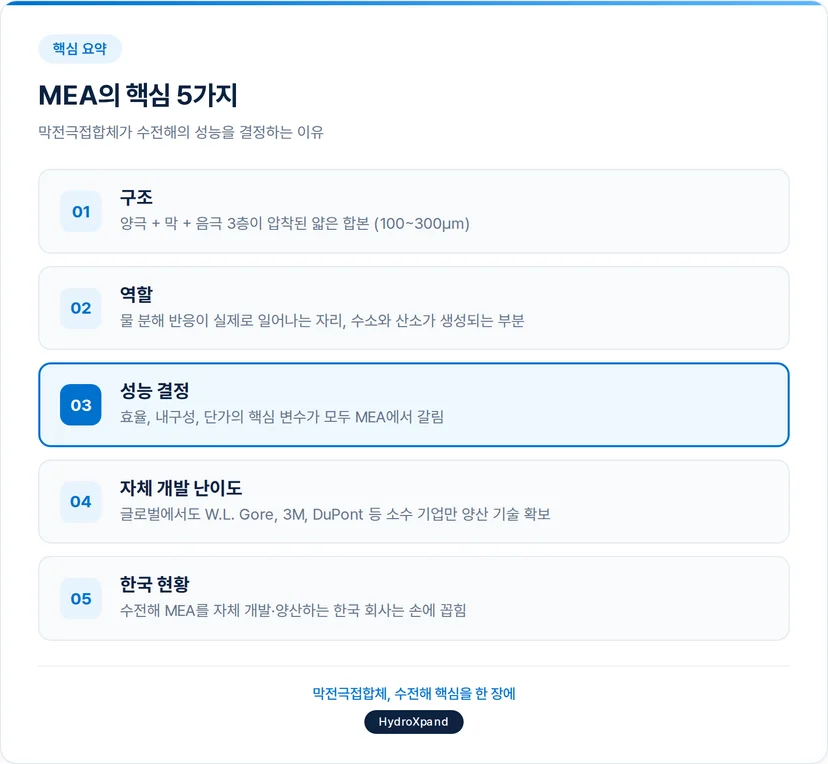

MEA, 핵심만 먼저

MEA(Membrane Electrode Assembly, 막전극접합체)는 막과 두 전극(양극·음극)이 하나로 결합된 얇은 합본 부품으로, 수전해와 연료전지의 성능을 결정하는 핵심 구성 요소입니다. 수전해의 효율·내구성·단가가 거의 모두 MEA에서 갈리기 때문에 ‘수전해의 심장’이라는 별명을 가지고 있습니다.

정리하면 다음과 같습니다.

1. 구조 - 양극(Anode) + 막(Membrane) + 음극(Cathode) 3층이 압착된 얇은 합본입니다

2. 역할 - 물 분해 반응이 실제로 일어나는 부분으로, 수소와 산소 가스가 생성되는 자리입니다

3. 성능 결정 - 효율, 내구성, 단가의 핵심 변수가 모두 MEA 안에 들어있습니다

4. 자체 개발 난이도 - 글로벌에서도 W.L. Gore, 3M, DuPont 등 소수 기업만 양산 기술을 확보한 영역입니다

5. 한국 현황 - 수전해 MEA를 자체 개발하는 한국 회사는 손에 꼽힙니다

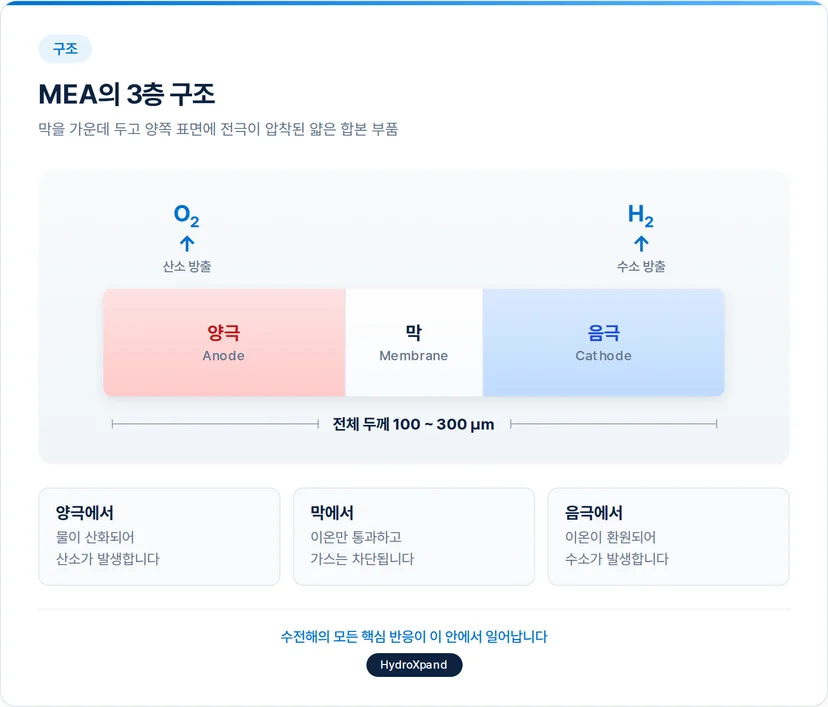

MEA의 구조 - 얇은 3층 합본

MEA는 막을 가운데 두고 양쪽 표면에 전극(양극·음극)을 결합시킨 형태입니다. 전체 두께는 보통 100~300μm 수준으로 매우 얇지만, 이 안에서 수전해의 모든 핵심 반응이 일어납니다.

양극 (Anode) - 산소가 발생하는 자리

양극은 물이 산화되어 산소·전자·이온을 만들어내는 쪽입니다. 산소 발생 반응(Oxygen Evolution Reaction, OER)이 일어나는 자리이기 때문에 표면이 강한 산화 환경에 노출됩니다.

이 환경 때문에 양극 촉매 선택이 까다롭습니다. PEM은 산성 환경이라 내산화성이 강한 이리듐(Iridium) 같은 귀금속이 필수이고, AEM은 알칼리 환경이라 니켈·철 등 비귀금속 사용이 가능합니다. 이 차이가 PEM과 AEM의 단가 격차를 만드는 출발점입니다.

막 (Membrane) - 이온만 통과시키는 가운데 층

막은 양극과 음극 사이를 분리하면서 이온만 선택적으로 통과시키는 역할을 합니다. 수소와 산소 가스는 막을 통과하지 못하고 각자의 전극 쪽으로만 모이게 됩니다. 이 선택적 투과가 깨지면 수소와 산소가 섞여 폭발 위험으로 이어지기 때문에 막의 품질은 안전과 직결됩니다.

수전해 종류별로 막의 종류가 다릅니다.

1. PEM - Nafion 같은 양이온교환막을 사용하며 수소 이온(H⁺)을 통과시킵니다

2. AEM - 음이온교환막을 사용하며 수산화물 이온(OH⁻)을 통과시킵니다

3. 알칼라인 - 다공성 격막(diaphragm)을 사용하며 이온 선택보다 가스 분리에 가까운 역할을 합니다

4. SOEC - 고체산화물 전해질을 사용하며 산화물 이온(O²⁻)을 700℃ 이상의 고온에서 통과시킵니다

PEM 막은 PFAS(과불화합물) 기반 소재이고 EU의 PFAS 규제가 2026~2029년 적용 예정이라 글로벌 PEM 업계가 대체 막을 찾고 있는 상황입니다. AEM은 비PFAS 막을 자체 개발해야 한다는 부담이 있지만 동시에 PFAS 규제로부터 자유롭다는 강점이 있습니다.

음극 (Cathode) - 수소가 발생하는 자리

음극은 양극에서 만들어진 이온이 도착해 수소가 발생하는 쪽입니다. 수소 발생 반응(Hydrogen Evolution Reaction, HER)이 일어납니다.

음극은 산화 환경이 아니기 때문에 양극보다 촉매 부담이 작습니다. PEM 음극도 백금(Pt) 같은 귀금속을 사용하지만 양극의 이리듐보다는 부담이 적고, AEM 음극은 니켈 합금 등 비귀금속으로 대체 가능합니다.

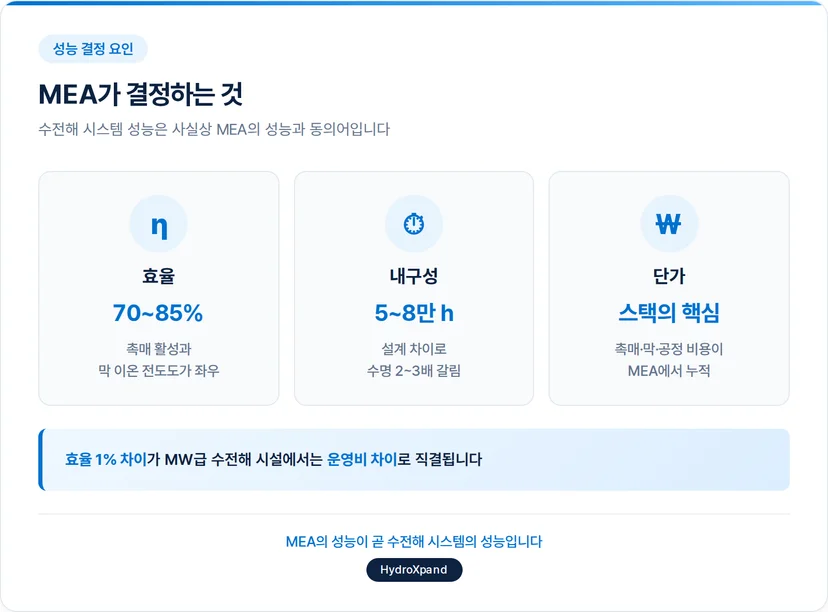

MEA가 결정하는 것 - 효율·내구성·단가

수전해 스택의 성능은 사실상 MEA의 성능과 거의 동의어에 가깝습니다. 효율, 내구성, 단가 세 축에서 MEA가 어떻게 작동하는지 정리하면 다음과 같습니다.

효율 - 전기에너지를 수소로 얼마나 잘 바꾸는가

수전해 효율은 같은 양의 전기를 투입했을 때 얼마나 많은 수소가 만들어지는지를 보는 지표입니다. 일반적으로 시스템 효율 70~85% 수준에서 작동하며, 이 수치를 좌우하는 게 MEA의 두 전극에서 일어나는 반응의 속도(촉매 활성)와 막의 이온 전도도입니다.

효율이 1%만 떨어져도 같은 수소를 만들기 위해 필요한 전기가 그만큼 늘어나기 때문에, MW급 이상의 대형 수전해 시설에서는 효율 차이가 곧 운영비 차이로 직결됩니다.

내구성 - 얼마나 오래 안정적으로 작동하는가

수전해 스택의 수명은 보통 누적 운전 시간 단위로 측정합니다. PEM 스택은 약 5~8만 시간, 알칼라인 스택은 약 8만 시간 이상이 일반적으로 인용되며, AEM은 양산 단계 진입 중으로 내구성 데이터가 누적되고 있는 영역입니다.

내구성을 결정하는 것은 운전 시간이 지남에 따라 MEA의 촉매가 얼마나 빨리 마모되는지, 막이 얼마나 빨리 열화되는지입니다. 같은 운전 조건에서도 MEA 설계 차이에 따라 수명이 2~3배 갈릴 수 있습니다.

단가 - 그린수소 원가를 결정하는 핵심

수전해 시스템 전체 단가에서 스택이 차지하는 비중은 큰 편이며, 그 스택 단가의 상당 부분이 MEA에서 결정됩니다. 양극·음극 촉매 비용, 막 소재 비용, 그리고 제조 공정 비용이 모두 MEA 단위에서 누적되기 때문입니다.

PEM이 알칼라인보다 단가가 비싼 이유, AEM이 PEM의 단가를 낮출 수 있다고 평가받는 이유 모두 MEA 구성 요소의 차이에서 출발합니다.

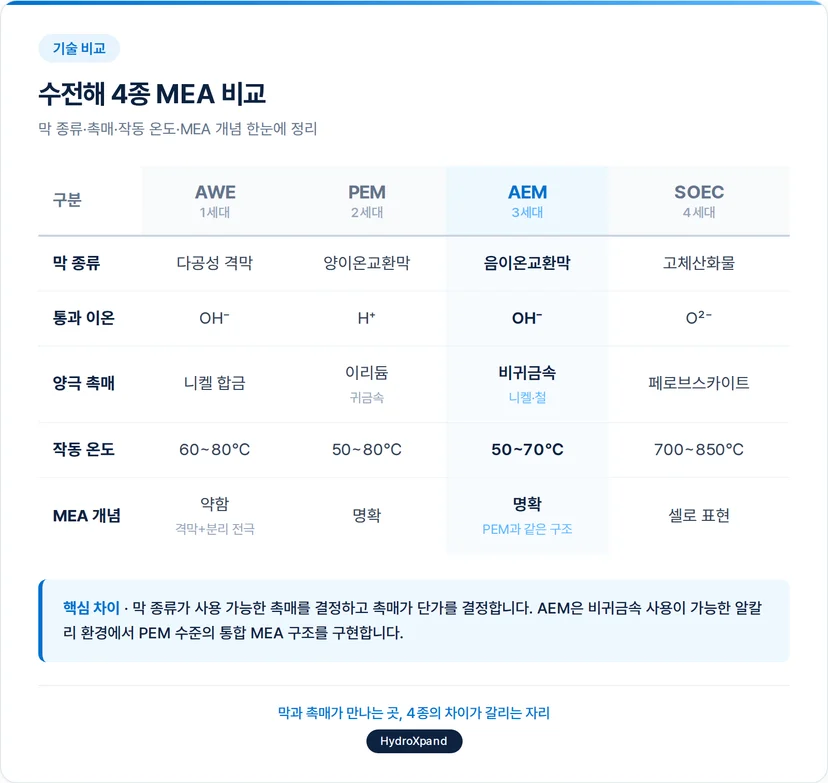

수전해 종류별 MEA 차이 -AWE·PEM·AEM·SOEC

수전해 4종은 MEA 구조와 구성 요소가 서로 다릅니다. 가장 큰 차이는 막의 종류와 그에 따라 사용 가능한 촉매의 차이입니다.

알칼라인은 전통적으로 다공성 격막과 분리된 전극 구조였기 때문에 PEM·AEM 같은 MEA라는 단어가 잘 쓰이지 않았습니다. 최근에는 zero-gap 구조(전극을 격막에 직접 밀착시키는 방식)가 채택되면서 MEA에 가까운 통합 구조로 발전하고 있습니다.

SOEC는 700℃ 이상의 고온에서 작동하기 때문에 같은 MEA라도 소재 자체가 다릅니다. 고분자가 아닌 세라믹 기반이며, 셀(cell)이나 PEN(Positive-Electrolyte-Negative)으로 부르는 경우도 많습니다.

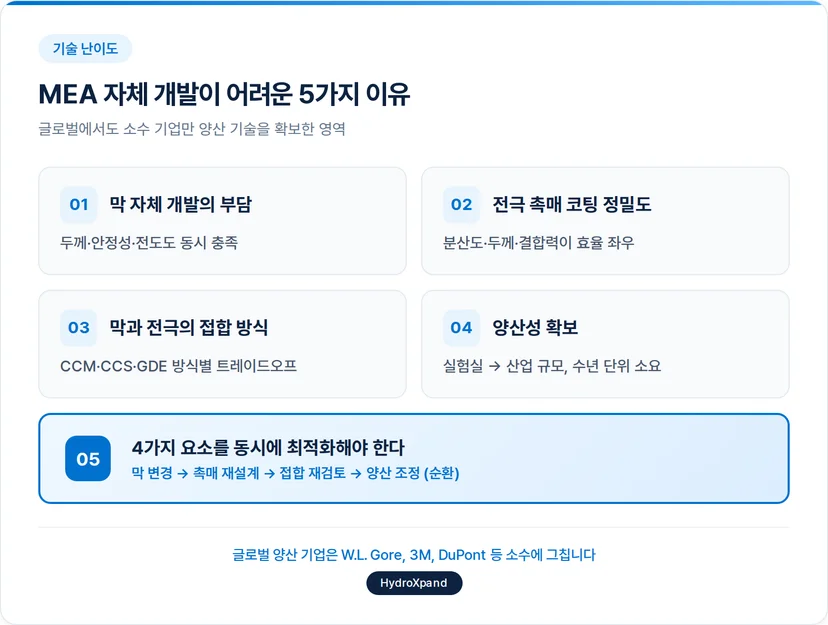

MEA의 강점과 한계 - 자체 개발이 어려운 5가지 이유

MEA는 수전해 시스템의 효율·내구성·단가를 동시에 결정하는 강력한 부품이지만, 그 강점을 살리기 위해 까다로운 4가지 요소를 모두 자체적으로 풀어내야 한다는 한계도 가지고 있습니다.

MEA의 장점부터 정리하면 다음과 같습니다.

1. 셀 두께 감소 - 막과 두 전극이 한 단위로 통합되면 셀 전체 두께가 100~300μm 수준으로 얇아집니다. 같은 부피의 스택 안에 더 많은 셀을 쌓을 수 있어 단위 부피당 수소 생산량이 증가합니다

2. 이온 이동 거리 단축 - 막 표면에 전극이 직접 결합되어 있어 이온이 막을 통과한 직후 바로 전극 반응에 참여합니다. 저항 손실이 줄어들어 효율이 올라갑니다

3. 가스 분리 안정성 - 양극에서 발생한 산소와 음극에서 발생한 수소가 막에 의해 안정적으로 분리됩니다. 가스 혼합 사고 위험이 낮아집니다

4. 조립 공정 단순화 - MEA 한 장을 분리판과 함께 적층하는 방식이라 스택 조립 공정이 표준화되기 쉽습니다

5. 고압·고순도 수소 생산 가능 - PEM·AEM 기반 MEA는 알칼라인 대비 고압·고순도 수소를 생산할 수 있는 구조적 이점이 있습니다

다만 MEA의 단점도 분명합니다. 위 장점을 실제로 살리기 위해서는 까다로운 4가지 요소를 모두 자체적으로 풀어내야 한다는 점이 그것입니다. 자체 개발이 어려운 이유를 정리하면 다음과 같습니다.

1. 막 자체 개발의 부담 - PEM은 Nafion 같은 외부 소재 사용이 가능하지만 PFAS 규제 리스크가 있고, AEM은 자체 막 개발이 필요한 상황입니다. 막 한 장의 두께 균일성, 화학적 안정성, 이온 전도도를 모두 맞추는 것은 그 자체로 별도의 기술 영역입니다

2. 전극 촉매 코팅의 정밀도 - 촉매를 막 표면이나 기판에 코팅할 때 입자 분산도, 코팅 두께 균일도, 결합력이 모두 성능에 직결됩니다. PEM 음극의 백금 촉매 로딩량은 0.2 mgPt/cm² 수준이며, 같은 재료라도 코팅 기술 차이로 효율이 갈리는 영역입니다

3. 막과 전극의 접합 방식 - CCM(Catalyst Coated Membrane, 막에 직접 촉매 코팅 후 기판 적층), CCS(Catalyst Coated Substrate, 기판에 촉매 코팅 후 막 접합), GDE(Gas Diffusion Electrode, 가스 확산 전극 별도 제조) 등 여러 방식이 있고 각 방식이 성능·수명·양산성 트레이드오프를 다르게 가집니다

4. 양산성 확보 - 실험실 규모로 좋은 MEA를 만드는 것과 산업 규모로 일정한 품질의 MEA를 대량 생산하는 것은 다른 차원의 문제입니다. 한 장의 MEA가 아닌 수백 수천 장의 균일성이 핵심이고, 실험실에서 산업 규모로 가는 ramp-up에 보통 수년 단위의 시간이 듭니다

5. 4가지 요소의 동시 최적화 - 위 1~4번을 각자 잘하는 게 아니라 함께 최적화해야 한다는 점이 가장 어렵습니다. 막 변경 → 촉매 재설계 → 접합 방식 재검토 → 양산 라인 재조정의 순환이 끊임없이 일어납니다

이런 이유로 글로벌에서도 수전해 MEA를 자체 양산하는 기업은 소수에 그칩니다.

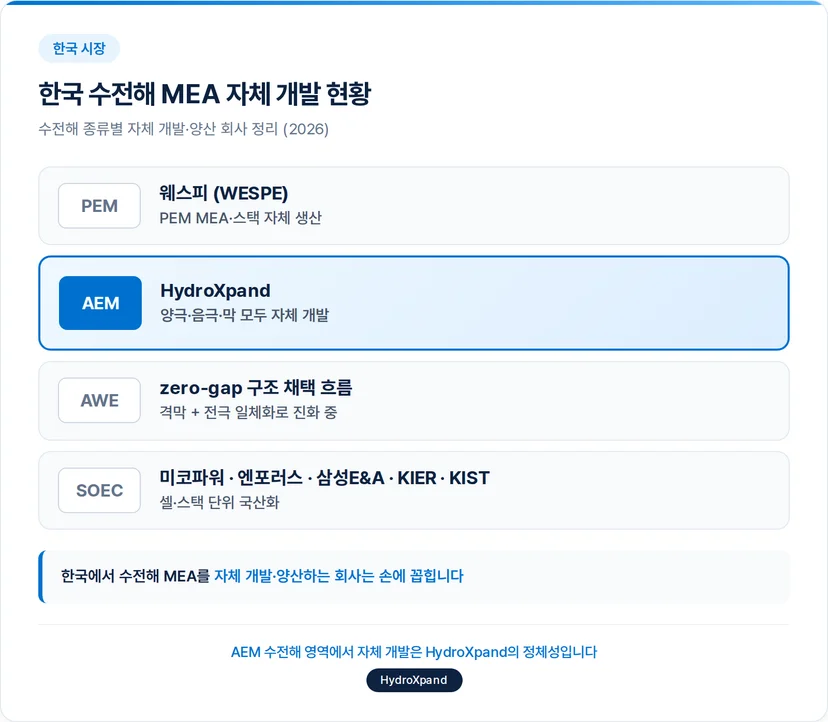

한국 수전해 MEA 자체 개발 현황 - 2026

한국에서 수전해 MEA를 자체 개발·양산하는 회사는 손에 꼽힙니다. 수전해 종류별로 정리하면 다음과 같습니다.

PEM 수전해 MEA - 웨스피(WESPE)

웨스피(WESPE, Water Electrolysis Systems by the PEM Electrolyser)는 2009년 설립 이후 PEM 수전해 시스템의 핵심 부품인 MEA와 스택을 개발해온 회사입니다. MEA 제조 특허를 보유하고 있으며, 촉매 사용량을 상용 제품의 1/3~1/10 수준으로 절감하면서도 성능과 내구성을 유지하는 기술을 확보하고 있습니다.

AEM 수전해 MEA - HydroXpand, KIST·한양대 공동연구

AEM 수전해 MEA 영역에서는 HydroXpand가 양극·음극·음이온교환막을 모두 자체 개발해온 회사입니다. 연구 영역에서는 한국과학기술연구원(KIST) 수소·연료전지연구센터 이소영 박사팀과 한양대학교 이영무 석좌교수 연구팀이 2021년 AEM 수전해용 MEA를 공동 개발한 사례가 대표적입니다. PEM 수전해 대비 약 3,000배 저렴한 제조비용을 시연한 결과로 보고됐습니다.

알칼라인 수전해 - zero-gap 구조 채택 흐름

전통적인 알칼라인 수전해는 MEA 개념이 약했으나 최근 zero-gap 구조로 진화하면서 MEA에 가까운 통합 구조를 채택하는 흐름이 글로벌·국내에서 나타나고 있습니다. zero-gap 구조에서는 전극이 격막에 직접 밀착되어 이온 이동 거리가 줄고 효율이 개선됩니다.

SOEC - 셀·스택 차원의 국산화 진행 중

SOEC는 MEA 단위보다 셀(cell) 단위 개념이 일반적이며, 한국에서는 미코파워(100kW 시스템 모듈), 포스코홀딩스 산하 엔포러스(20kW 스택 모듈), 삼성E&A(KIST와 160kW 핫박스 실증), 한국에너지기술연구원(KIER), 한국과학기술연구원(KIST) 등이 셀·스택 차원의 국산화를 진행하고 있습니다.

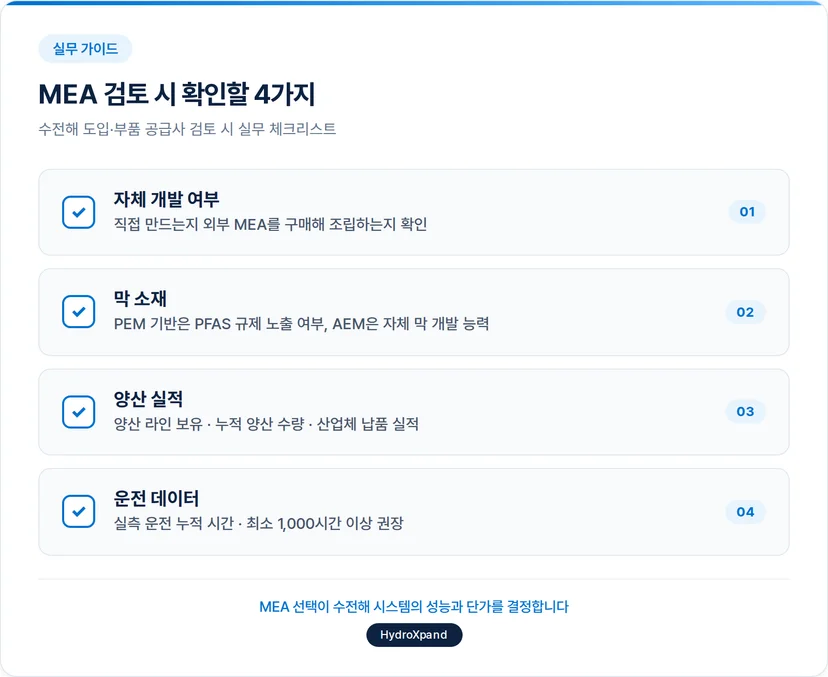

MEA를 검토할 때 확인할 4가지

수전해 시스템 도입이나 부품 공급사 검토 시 MEA 차원에서 점검하시면 좋은 4가지가 있습니다.

1. 자체 개발 여부 - 공급사가 MEA를 직접 만드는지, 외부 MEA를 구매해서 스택에 조립하는지 확인합니다. 외부 구매 의존도가 높으면 공급망 리스크가 큽니다

2. 막 소재 - PEM 기반이면 PFAS 규제 노출 여부를 확인합니다. EU 2026~2029년 PFAS 규제가 진행 중이고 글로벌 PEM 업체들이 대체 막을 찾고 있는 상황입니다. AEM은 비PFAS 막이라는 강점이 있지만 자체 막 개발 능력을 확인해야 합니다

3. 양산 실적 - 실험실 단위 성능과 산업 단위 양산은 다른 영역입니다. MEA 양산 라인 보유 여부, 누적 양산 수량, 산업체 납품 실적을 확인합니다

4. 운전 데이터 - 실험실 측정값보다 실제 운전 누적 시간과 운전 환경에서의 성능 유지 데이터를 확인합니다. 최소 1,000시간 이상의 누적 운전 데이터가 있는지 점검하시면 좋습니다

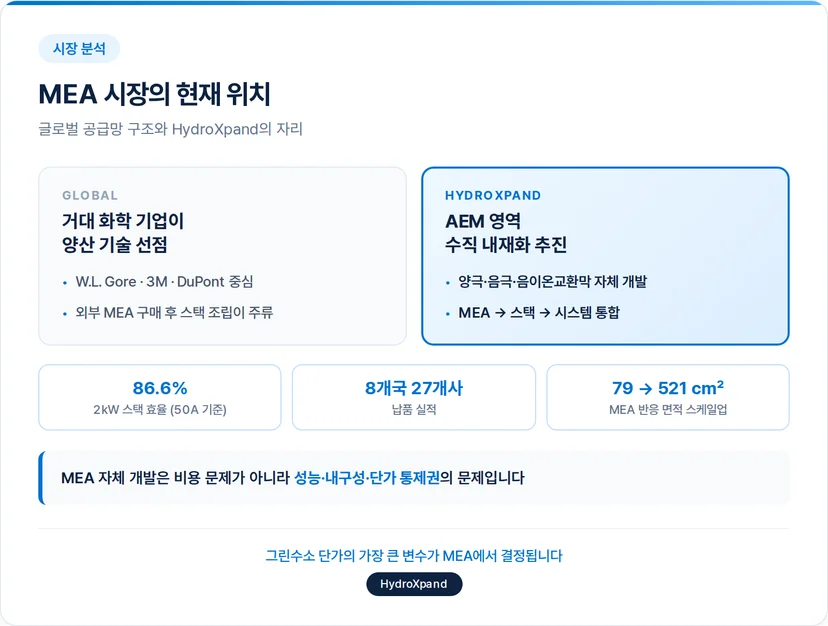

MEA 시장의 현재 위치 - HydroXpand의 분석

글로벌 수전해 MEA 시장은 W.L. Gore, 3M, DuPont 같은 거대 화학·소재 기업이 양산 기술을 선점하고 있는 구도입니다. 이들 기업의 MEA를 구매해서 자체 스택에 조립하는 방식이 글로벌 수전해 시스템 회사들의 주류 모델입니다.

한국의 위치를 정리하면 다음과 같습니다.

연료전지 MEA 영역에서는 코오롱인더스트리와 비나텍 등이 자체 양산하고 있으며, 한국에너지기술연구원이 양산 공정 기술을 일찍 확보했습니다. 다만 수전해 MEA로 영역을 좁히면 한국 안에서 자체 양산하는 회사는 매우 제한적입니다. PEM은 웨스피, AEM은 HydroXpand 정도가 자체 개발·양산 영역에 들어가 있습니다.

HydroXpand는 AEM 수전해의 양극·음극·음이온교환막을 모두 자체 개발하고 있으며, 이 통합 기술을 기반으로 스택과 시스템까지 수직 내재화하는 구조를 가지고 있습니다. 2kW 스택의 동일 조건 평가(구동 전류 50A 기준)에서 86.6%의 효율을 확인했고, MEA 반응 면적은 2kW급 79 cm²에서 30kW급 521 cm²로 스케일업이 진행되고 있습니다. 현재까지 8개국 27개사 이상에 연구용·산업용 수전해 부품과 시스템을 납품했습니다.

수전해 MEA를 외부에서 구매하지 않고 직접 만든다는 것은 단순히 비용 구조의 문제가 아니라 성능·내구성·단가 모두의 통제권을 회사가 갖는다는 의미입니다. 그린수소 단가를 낮추기 위해서 풀어야 할 수많은 변수 중 가장 큰 변수가 MEA에서 결정되기 때문에, HydroXpand는 MEA를 회사의 가장 중요한 기술 영역으로 두고 있습니다.

자주 묻는 질문 (FAQ)

MEA와 스택의 차이는 무엇인가요?

MEA는 막과 두 전극이 결합된 가장 작은 단위 부품입니다. 이 MEA 한 장이 수십~수백 장 쌓여서 스택(Stack)이 됩니다. 스택은 분리판(Bipolar Plate), 가스 확산층(GDL), 실링 부품 등을 함께 포함하는 더 큰 단위입니다.

AEM 회사가 자체 MEA를 만드는 것이 왜 중요한가요?

AEM 수전해의 강점인 비귀금속 촉매·비PFAS 막·고순도 수소는 모두 MEA 차원에서 결정됩니다. MEA를 외부 구매하면 AEM 회사의 차별점이 사실상 사라지는 셈입니다. AEM 회사가 자체 MEA 개발 능력을 갖추는 것은 기술 정체성의 핵심입니다.

한국에서 수전해 MEA를 자체 개발하는 회사는 어디인가요?

PEM 영역은 웨스피(WESPE)가 2009년 설립 이후 자체 MEA를 개발해오고 있고, AEM 영역은 HydroXpand가 양극·음극·막을 모두 자체 개발하고 있습니다. 연구 차원에서는 KIST·한양대·KIER 등이 진행하고 있습니다. 알칼라인은 zero-gap MEA로 진화 중이고 SOEC는 셀·스택 차원의 국산화가 진행되고 있습니다.

MEA의 수명은 얼마나 되나요?

수전해 종류와 운전 조건에 따라 다릅니다. PEM은 약 5~8만 시간, 알칼라인은 약 8만 시간 이상, AEM은 양산 단계 진입 중으로 검증되고 있습니다. SOEC는 약 5만 시간 수준이 일반적인 목표입니다. 같은 종류 안에서도 MEA 설계 차이로 수명이 2~3배 차이날 수 있습니다.

MEA 가격은 어떻게 책정되나요?

양극·음극 촉매 비용, 막 소재 비용, 제조 공정 비용이 누적되어 책정됩니다. PEM은 이리듐·백금 같은 귀금속 비용 비중이 크고, AEM은 비귀금속 사용으로 촉매 비용이 낮아 PEM 대비 단가 우위가 있습니다. 다만 AEM은 양산 규모가 아직 작기 때문에 양산 효과는 시간이 갈수록 커지는 영역입니다.
