수전해 효율 비교 -AWE·PEM·AEM·SOEC, 성능·내구성·단가까지 한눈에
안녕하세요, HydroXpand입니다.
오늘은 수전해의 효율에 대한 내용을 한번 정리해 봤습니다.
수전해 장비를 선택할 때 가장 먼저 확인하는 것이 효율입니다. 그린수소 생산 원가의 50~70%가 전기료인데, 효율이 높으면 같은 양의 수소를 만드는 데 전기가 덜 듭니다. 하지만 효율 하나만으로 기술을 고를 수는 없습니다. 내구성(얼마나 오래 성능이 유지되는가)과 단가(설비에 얼마가 드는가)가 함께 맞아야 경제성이 나옵니다.
아래 표가 이 글의 핵심입니다.
AWE, PEM, AEM, SOEC 네 기술의 효율, 전력소비량, 내구성, 단가를 한눈에 비교한 뒤, 각 항목을 하나씩 풀어보겠습니다.

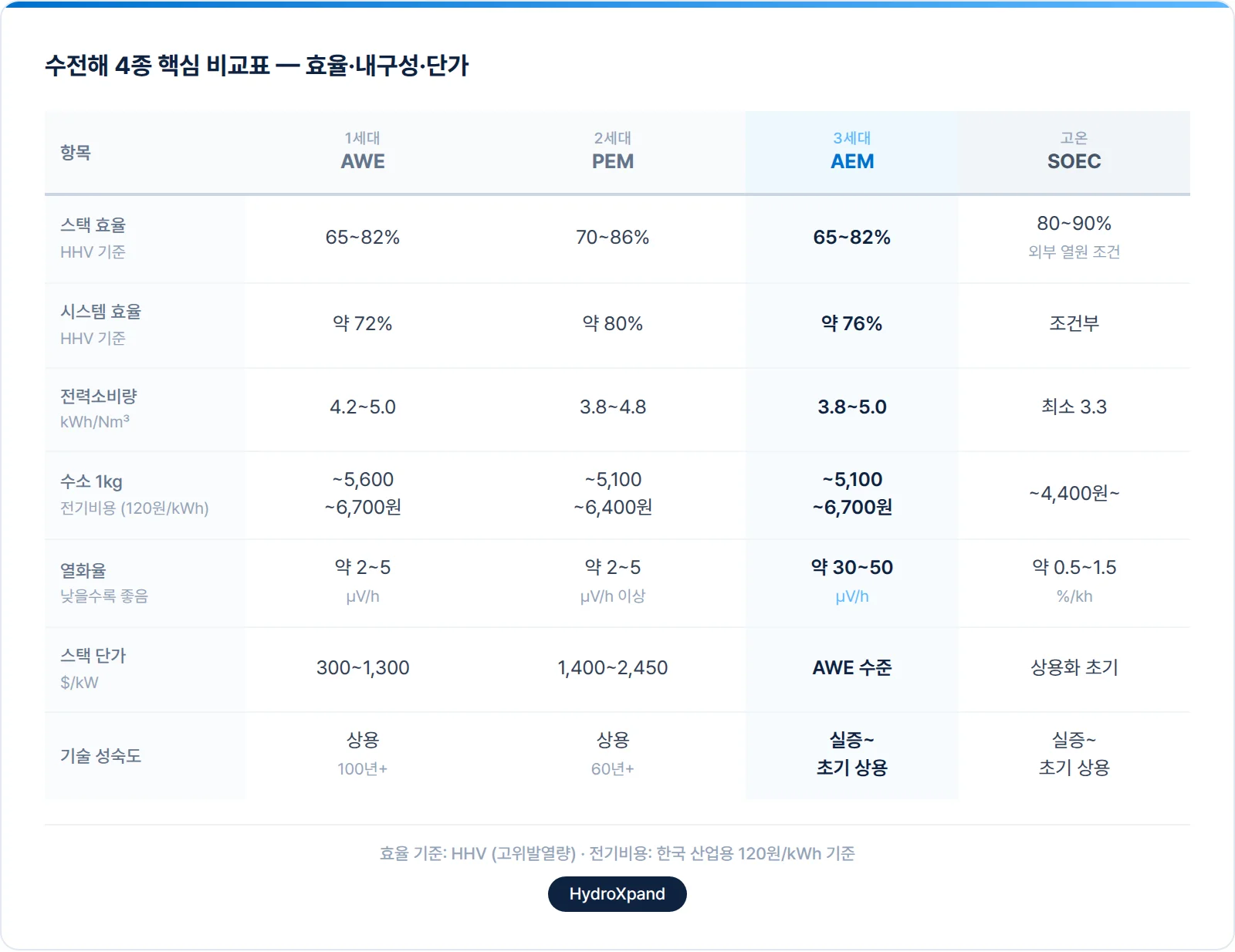

수전해 4종 핵심 비교표
이 표를 읽는 법은 간단합니다.
효율이 높을수록 전기가 덜 들고, 열화율이 낮을수록 오래 쓸 수 있고, 단가가 낮을수록 초기 투자가 적습니다.
아래에서 각 항목을 구체적으로 살펴봅니다.
효율 수치를 읽기 전에: 수전해 효율은 기준에 따라 수치가 달라집니다. 스택 효율(전해조 본체만)과 시스템 효율(펌프·냉각·제어 등 BOP 포함)이 다르 HHV(고위발열량)와 LHV(저위발열량) 기준에 따라서도 6~8%포인트 차이가 납니다.
이 글의 수치는 별도 표기가 없으면 HHV, 스택 기준입니다. 다른 자료와 비교할 때는 기준이 같은지 반드시 확인하시기 바랍니다.
수전해 효율이란? 같은 전기로 수소를 얼마나 만드는가
스택 효율
AWE(알칼라인)는 약 65~82%입니다. 기술이 가장 성숙했지만 효율 범위가 넓습니다. 구형 장비는 65% 수준이고, 최신 장비는 80%대 초반까지 올라갑니다. 두꺼운 분리막(다이아프램)과 액체 전해질의 이온 전달 저항이 효율의 상한을 제약합니다.
PEM(양이온교환막)은 약 70~86%입니다. 얇은 고분자막 덕분에 이온 전달 저항이 낮고 높은 전류밀도에서도 효율이 잘 유지됩니다. 현재 상용 장비 기준으로 가장 높은 효율을 보여주는 기술입니다.
AEM(음이온교환막)은 약 65~82%입니다. AWE와 같은 알칼리 환경에서 작동하지만 고분자막을 사용해 PEM에 가까운 효율을 낼 수 있습니다. 아직 양산 단계에 진입하는 중이라 장비에 따른 편차가 크지만, 기술 발전이 빠르게 진행되고 있어 향후 이 범위는 더 올라갈 가능성이 있습니다.
SOEC(고체산화물)는 약 80~90%로 가장 높습니다. 700도C 이상 고온에서 작동하며 열에너지를 활용해 전기에너지 소비를 줄이는 원리입니다. 다만 이 수치는 외부 열원이 있을 때 가능한 것으로, 자체적으로 열을 만들어야 하면 효율 이점이 줄어듭니다.
전력소비량 - 현장에서 더 직관적인 수치
효율을 퍼센트 대신 전력소비량(kWh/Nm3)으로 보면 현장에서 바로 비용으로 환산할 수 있어 더 실용적입니다. 수소 1Nm3을 생산하는 데 전기가 얼마나 드는지를 뜻하며, 낮을수록 좋습니다.
AWE, PEM, AEM은 3.8~5.0kWh/Nm3 범위에 있습니다. 기술 간 차이보다 장비의 설계와 운전 조건에 따른 차이가 더 큽니다. SOEC는 외부 열원 활용 시 최소 3.3kWh/Nm3까지 내려가 에너지 효율 면에서 확실한 우위가 있습니다.

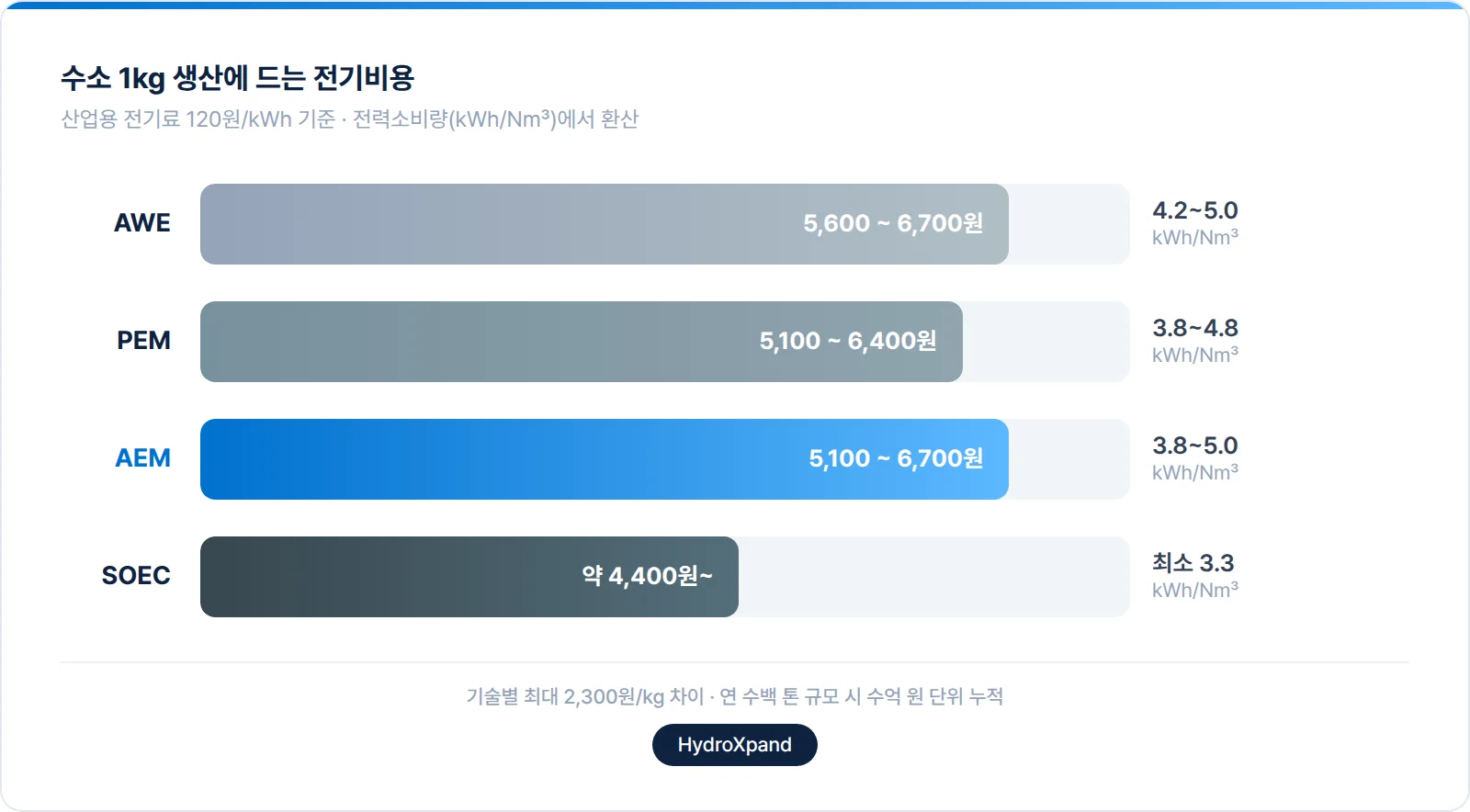

이걸 돈으로 환산해보겠습니다. 한국 산업용 전기료 kWh당 약 120원 기준으로 수소 1kg 생산에 드는 전기비용은 AWE·PEM·AEM이 약 5,100~6,700원, SOEC가 약 4,400원 이하입니다. 기술별로 수소 1kg당 최대 2,000원 이상의 차이가 날 수 있습니다. 연간 수백 톤을 생산하는 플랜트에서는 이 차이가 수억 원 단위로 누적됩니다.
시스템 효율 - 실제 설비의 진짜 효율
스택 효율이 기술 수준의 비교 기준이라면, 시스템 효율은 실제 설비를 운영할 때의 진짜 효율입니다. 펌프, 냉각, 제어, 가스 정제 등 주변 장치(BOP)가 소비하는 전력까지 포함하기 때문에 스택 효율보다 보통 6~10%포인트 낮습니다.
AWE는 약 72% 수준입니다. 전해질 순환 펌프와 가스 정제 장치가 상당한 전력을 소비합니다. PEM은 약 80% 수준으로, BOP 구성이 상대적으로 단순하여 스택 대비 효율 하락이 적습니다. AEM은 약 76% 수준으로, AWE보다 높고 PEM에 근접합니다. 전해질 농도가 낮아(0.1~1M KOH) 부식 관리가 쉽고 BOP 부담이 줄어들기 때문입니다. SOEC는 열 관리 시스템이 복잡해 시스템 효율이 조건에 따라 크게 달라지며, 아직 표준적인 시스템 효율 범위가 확립되지 않았습니다.
내구성 - 그 효율이 얼마나 오래 가는가
높은 효율도 1~2년 만에 떨어지면 의미가 없습니다. 10년 이상 운영하는 수전해 설비에서는 효율이 얼마나 오래 유지되느냐가 경제성을 좌우합니다.
열화율이란
수전해의 내구성은 열화율(degradation rate)로 측정합니다. 저온 수전해(AWE, PEM, AEM)에서는 보통 uV/h(마이크로볼트/시간) 단위를 쓰며, 같은 전류에서 시간당 전압이 얼마나 올라가는지를 뜻합니다. 전압이 올라간다는 것은 같은 양의 수소를 만드는 데 더 많은 전기가 필요해진다는 뜻이니 열화율이 낮을수록 좋습니다. SOEC는 운전 조건이 근본적으로 다르기 때문에 %/kh(1,000시간당 성능 저하율) 단위를 주로 사용합니다.

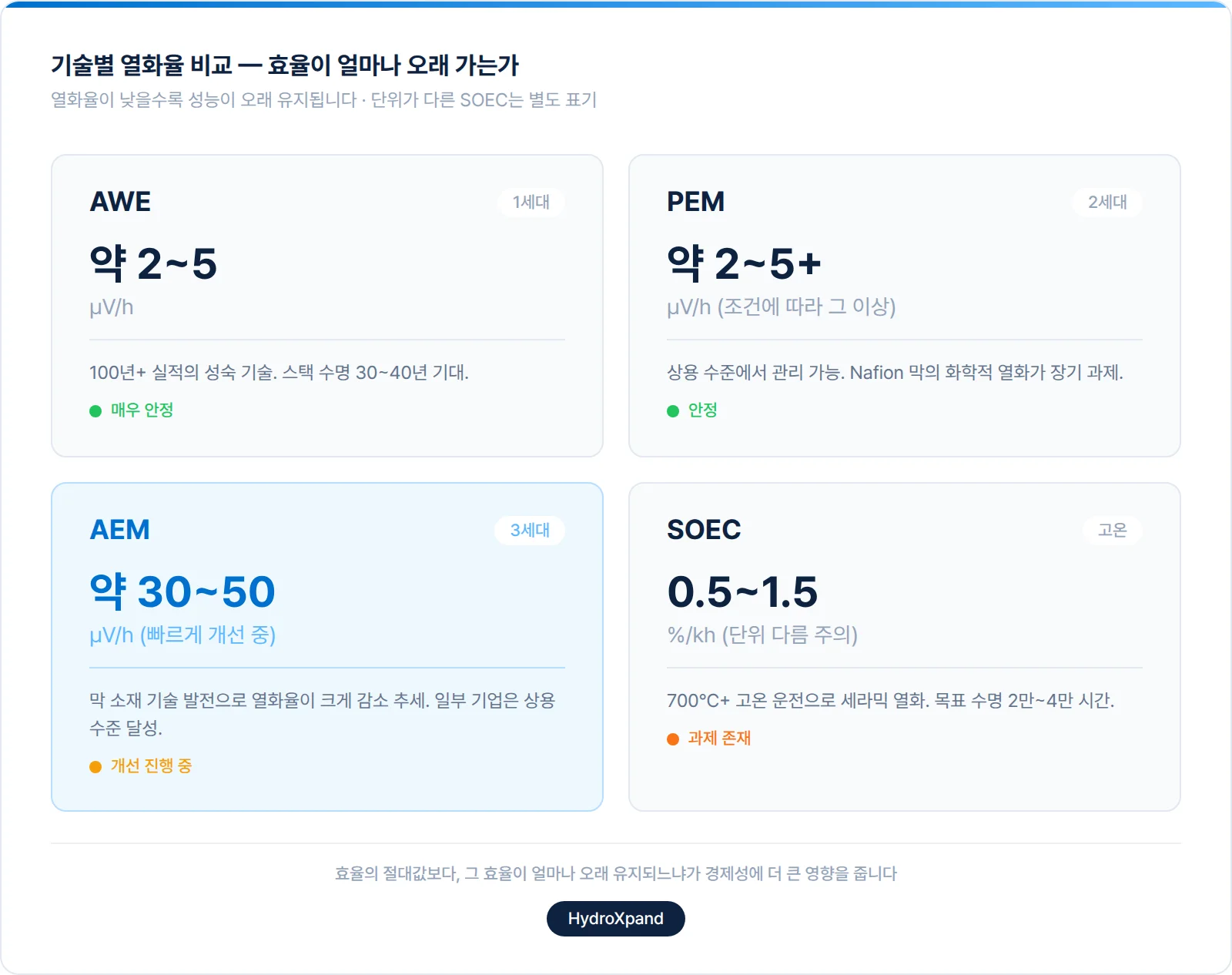

기술별 열화율
AWE는 약 2~5uV/h로 가장 안정적입니다. 100년 이상 연구된 성숙 기술답게 장기 운전 데이터가 풍부하고, 스택 수명 30~40년을 기대할 수 있습니다.
PEM은 약 2~5uV/h 수준이며, 운전 조건에 따라 이보다 높아질 수 있습니다. AWE와 비슷한 수준이지만, 막(Nafion)의 화학적 열화와 촉매 용출이 장기적 과제입니다.
AEM은 현재 약 30~50 uV/h로 네 기술 중 가장 개선이 필요한 영역입니다. 음이온교환막의 장기 안정성이 AWE의 다이아프램이나 PEM의 Nafion에 비해 아직 낮기 때문입니다. 다만 최근 막 소재 기술이 빠르게 발전하면서 열화율이 크게 줄어들고 있고, 일부 기업에서는 상용 수준의 내구성을 달성하고 있습니다.
SOEC는 학술 문헌에서 약 0.5~1.5%/kh로 보고되고 있습니다. 700도C 이상 고온 운전으로 인한 세라믹 전해질의 미세 균열이나 전극 열화가 주요 원인입니다. 저온 수전해와 운전 환경이 근본적으로 다르기 때문에 uV/h 단위로의 단순 비교에는 한계가 있습니다.
열화율이 비용에 미치는 영향
업계에서 인용되는 수치에 따르면 장치효율이 개선되는 것보다 운영효율(효율이 유지되는 기간)이 개선되는 것이 수소 단가에 훨씬 큰 영향을 줍니다. 효율의 절대값보다 그 효율이 얼마나 오래 유지되느냐가 경제성을 결정한다는 뜻입니다.
구체적으로 예를 들면, 열화율이 낮은 장비와 높은 장비는 초기 효율이 같더라도 5년 후 전력소비량 차이가 누적되어 수소 생산 원가에 의미 있는 격차가 생깁니다. 여기에 스택 교체 비용까지 더해지면 총소유비용(TCO) 차이는 더 벌어집니다.
수전해 단가 - 효율과 내구성에 가격표를 붙이면

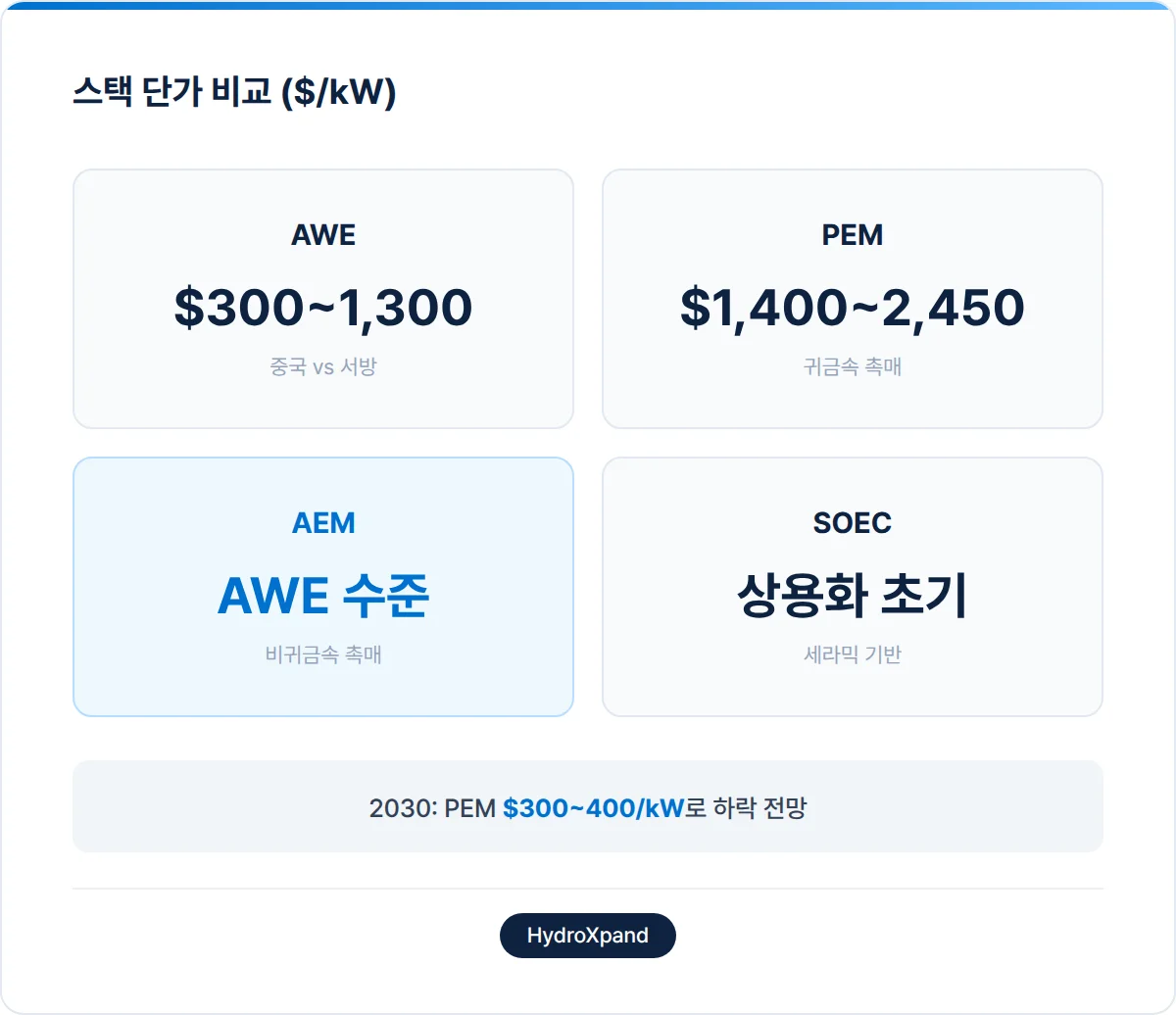

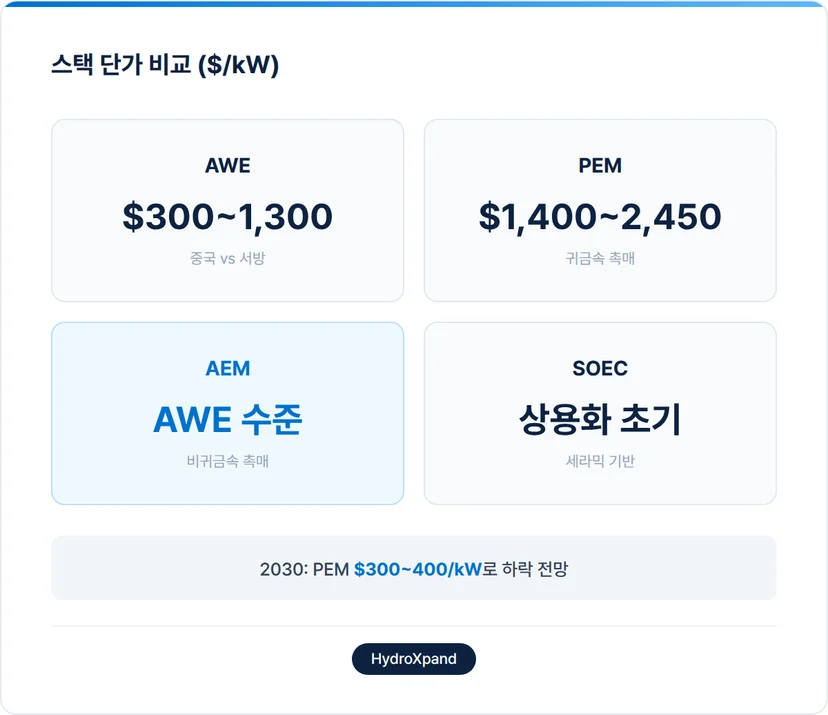

현재 스택 단가
AWE는 약 $300~$1,300/kW입니다. 범위가 넓은 이유는 중국산($300~$500/kW)과 서방 제품($750~$1,300/kW)의 가격 차이 때문입니다. 비귀금속 촉매(니켈 기반)와 단순한 구조 덕분에 4종 중 가장 저렴합니다.
PEM은 약 $1,400~$2,450/kW로 가장 비쌉니다. 이리듐이나 백금 같은 귀금속 촉매와 티타늄 바이폴라 플레이트가 비용을 올리는 주된 원인입니다. 이리듐은 전 세계 채굴량의 80% 이상이 남아프리카에 집중되어 있어 수전해 시장이 커질수록 가격 상승 압력이 커집니다.
AEM은 AWE와 유사한 비용 구조를 가집니다. 비귀금속 촉매(니켈-철 기반)를 사용하고 바이폴라 플레이트도 니켈 도금 스틸이나 순수 니켈을 쓸 수 있어 PEM 대비 스택 단가가 크게 낮습니다. PEM급 성능을 AWE급 비용으로 달성할 수 있다는 것이 AEM의 핵심 가치 제안입니다.
SOEC는 상용화 초기 단계라 공개된 단가 데이터가 제한적입니다. 세라믹 소재 기반이라 귀금속 의존도는 낮지만, 고온 내열 소재와 밀봉 기술의 비용이 과제입니다.
2030년에는 어떻게 달라질까?
전해조 비용은 규모화와 함께 구조적으로 하락합니다. 누적 생산량이 2배가 될 때마다 비용이 일정 비율로 떨어지는데, 이 학습률이 알칼라인 15.6%, PEM 17.3%로 측정되고 있습니다.
IEA와 BNEF에 따르면 PEM은 2030년까지 $300~$400/kW 수준으로 떨어져 알칼라인과 유사한 가격대로 수렴할 전망입니다. 규모의 경제와 귀금속 사용량 저감 기술이 동시에 작용하기 때문입니다. 이렇게 되면 단가 우위는 사라지고 효율과 내구성이 기술 선택의 핵심 기준이 됩니다.

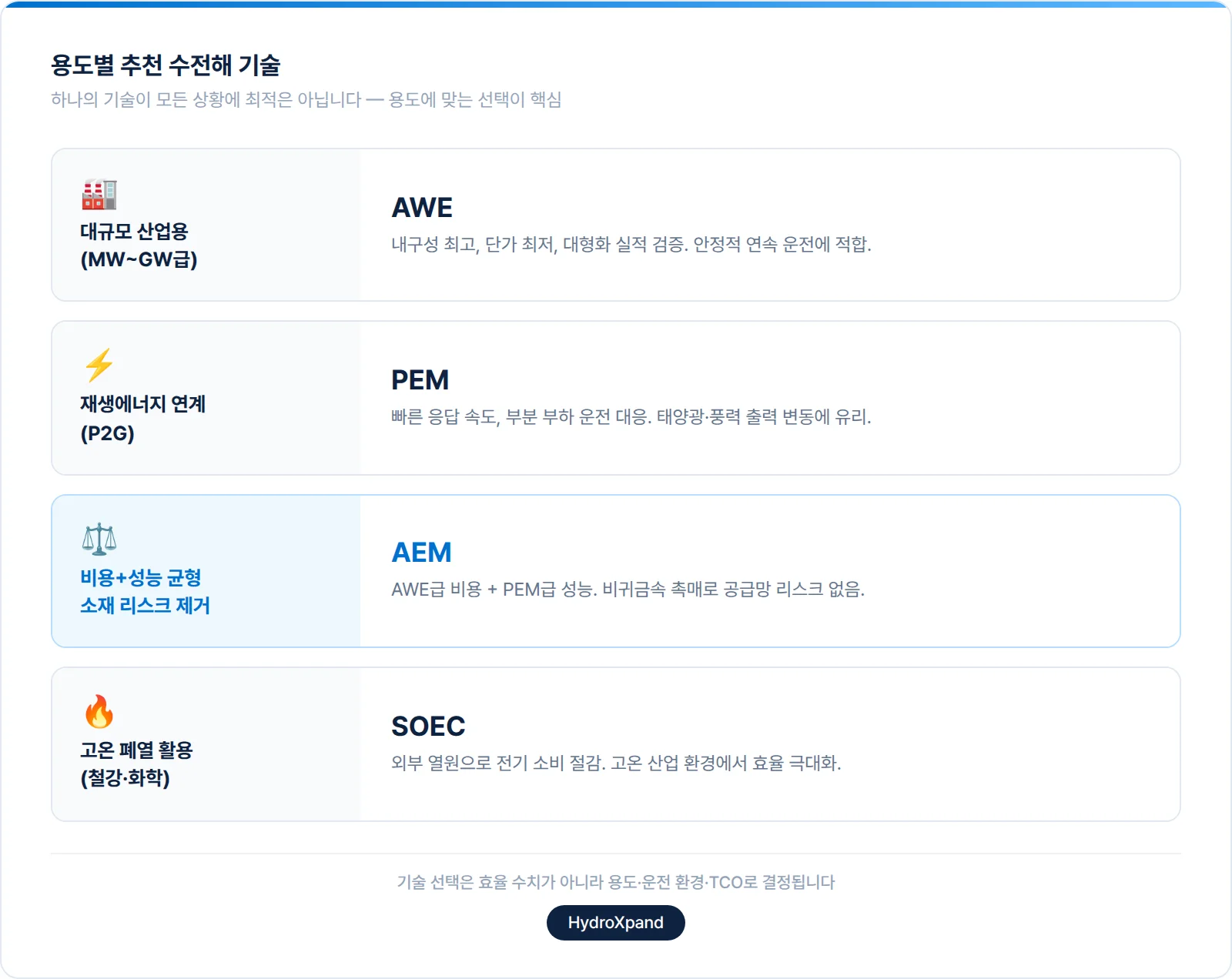

그래서 어떤 기술을 선택해야 하나
비교표의 숫자가 말해주는 것을 정리하면 이렇습니다.
당장 대규모로 안정적인 운전이 필요하다면 AWE가 현실적입니다. 효율은 최고가 아니지만 내구성이 가장 좋고 단가가 가장 낮습니다. MW에서 GW급 실적이 검증되어 있어 대형 프로젝트의 리스크가 적습니다.
재생에너지 연계로 변동성 대응이 중요하다면 PEM이 유리합니다. 빠른 응답 속도와 높은 효율을 갖추고 있어 태양광이나 풍력 출력 변화에 대응할 수 있습니다. 다만 이리듐 공급 리스크와 PFAS 규제 불확실성은 장기 프로젝트에서 고려해야 합니다.
비용과 성능의 균형을 찾으면서 소재 공급 리스크를 줄이고 싶다면 AEM이 선택지입니다. AWE급 비용에 PEM에 가까운 효율을 제공하며, 비귀금속 촉매를 사용해 공급망 리스크가 없습니다. 내구성이 아직 과제이지만 기술 발전 속도가 빠릅니다.
고온 폐열을 활용할 수 있는 산업 환경이라면 SOEC의 효율 이점이 극대화됩니다. 철강이나 화학 공정처럼 고온 열원이 있는 환경에서 다른 기술과 차별화됩니다.

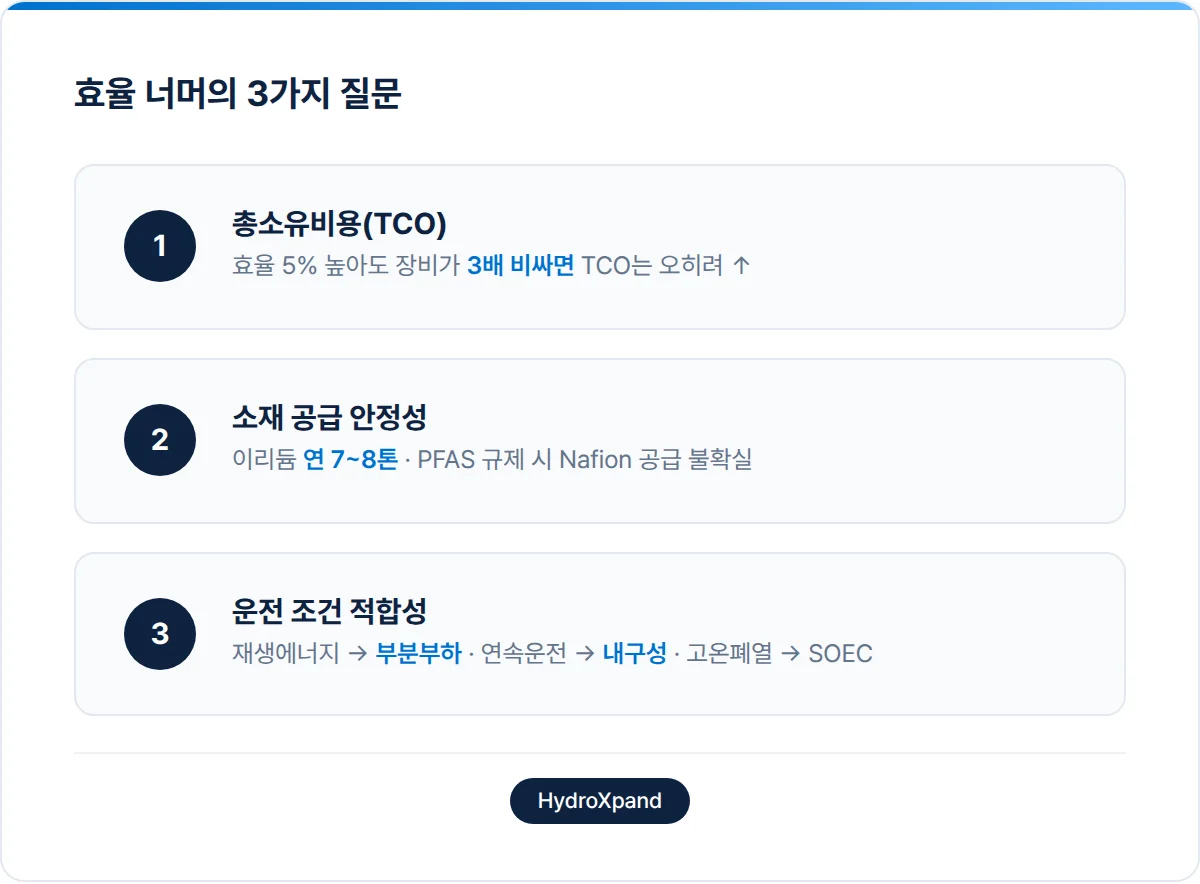

효율 너머의 질문
수전해 장비를 도입할 때 효율 수치만으로 결정하면 놓치는 것이 있습니다.
첫째, 총소유비용(TCO)입니다. 설비 투자비, 10~20년간의 전기료, 유지보수비, 스택 교체 비용을 모두 합친 금액이 진짜 비교 기준입니다. 효율이 5% 높아서 전기료를 아껴도 장비 가격이 3배 비싸면 TCO는 오히려 높아질 수 있습니다.
둘째, 소재 공급의 안정성입니다. PEM의 이리듐은 연간 채굴량 약 7~8톤에 불과한데 수전해 시장이 커지면 수요가 공급을 초과할 전망입니다. 유럽의 PFAS 규제가 시행되면 PEM의 핵심 소재인 Nafion 막의 공급도 불확실해집니다. 효율 수치에는 나타나지 않지만 장기 운영에서 결정적 변수입니다.
셋째, 운전 조건과의 적합성입니다. 재생에너지와 연계한다면 부분 부하 운전 성능이 중요하고, 24시간 연속 운전이라면 내구성이 더 중요합니다. 고온 열원이 있는 현장이라면 SOEC가 효율 면에서 압도적이지만, 그런 환경이 아니라면 SOEC의 이점은 사라집니다.
