수전해 시스템이란? - 스택을 넘어 실제로 수소를 만드는 완성품까지 (2026)
안녕하세요, AEM 수전해 기술로 청정수소 생산 단가를 낮추고 있는 HydroXpand입니다.
오늘은 수전해 시스템이 무엇이고 스택과는 어떻게 다른지, 그리고 스택을 둘러싼 장치들이 어떤 일을 하는지 정리해보겠습니다.
수전해를 이야기할 때 스택이 자주 주인공이 됩니다. 물이 실제로 분해되는 곳이 스택이기 때문입니다. 그런데 스택만 있다고 수소가 나오지는 않습니다. 전기를 알맞게 바꿔 넣어주고 깨끗한 물을 대주고 만들어진 가스를 정제하는 장치가 함께 있어야 비로소 수소가 생산됩니다. 이 전체를 묶은 것이 수전해 시스템입니다.
수전해 장치 도입을 검토하시거나 시스템이 실제로 어떻게 구성되는지 이해하고 싶으신 분들에게 도움이 되길 바랍니다.

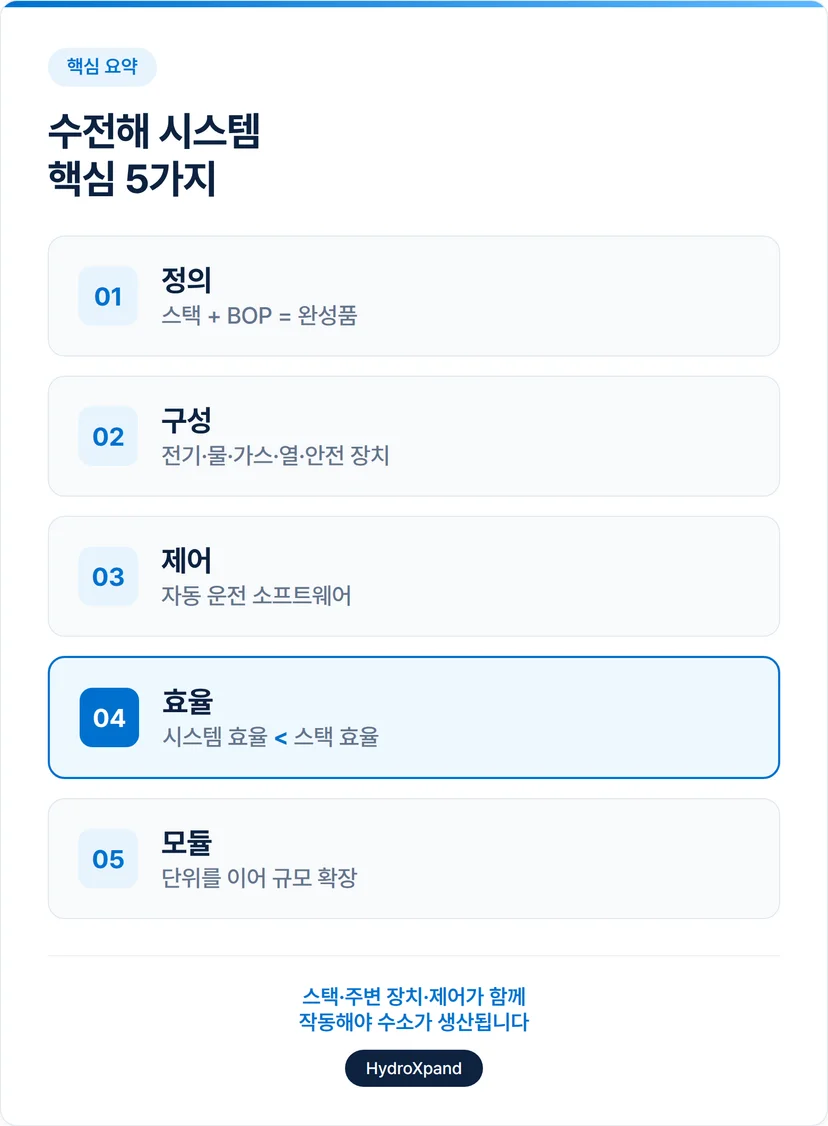

수전해 시스템이란? 핵심만 먼저
바쁜 분들을 위해 수전해 시스템의 핵심을 먼저 짚고 시작하겠습니다.
정의 - 시스템은 스택에 주변 장치(BOP)를 모두 더해 실제로 수소를 생산하는 완성품입니다
구성 - 전기 공급, 물 공급, 가스 처리, 열과 안전 관리 장치가 스택을 둘러쌉니다
제어 - 모니터링과 제어 소프트웨어가 시스템 전체를 자동으로 운전하고 감시합니다
효율 - 주변 장치도 전기를 쓰기 때문에 시스템 효율은 스택 효율보다 낮습니다
모듈 - 정해진 용량의 시스템을 여러 대 이어 붙여 필요한 규모로 키울 수 있습니다
아래에서 하나씩 풀어서 설명해보겠습니다.

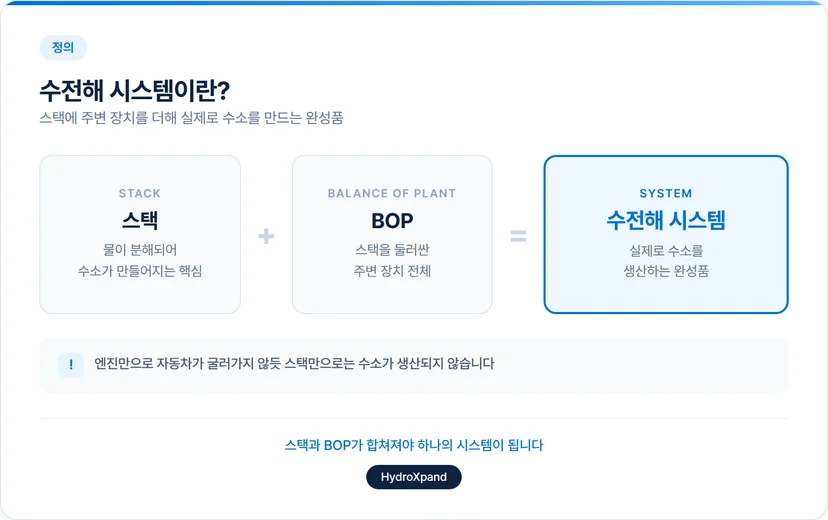

수전해 시스템이란?
수전해 시스템은 스택과 그 주변 장치를 하나로 묶어 실제로 수소를 만드는 완성품입니다.
스택은 물과 전기를 넣으면 수소를 만드는 핵심이지만 그 자체만으로는 작동하지 않습니다. 스택을 둘러싸고 전기를 공급하고 물을 대주고 가스를 정제하고 열을 식히는 장치가 함께 있어야 합니다. 스택을 둘러싼 이 모든 주변 장치를 통틀어 BOP(Balance of Plant)라고 부릅니다. 스택과 BOP를 합친 것이 하나의 수전해 시스템입니다.
스택을 자동차 엔진에 비유하면 시스템은 자동차 전체에 가깝습니다. 엔진이 힘을 내는 핵심이지만 연료를 공급하는 장치와 냉각 장치, 운전석의 계기판이 함께 있어야 차가 굴러가는 것과 같습니다. 수전해도 스택이라는 핵심에 여러 보조 장치가 더해져야 비로소 수소를 안정적으로 생산합니다.
그래서 같은 스택이라도 수소를 어디에 쓰느냐에 따라 시스템 구성이 달라집니다. 연구실에서 소량의 수소를 평가하는 시스템과 산업 현장에서 대량의 수소를 공급하는 시스템은 같은 원리를 쓰지만 주변 장치의 규모와 구성이 다릅니다. 시스템을 이해한다는 것은 스택을 둘러싼 이 장치들이 각각 무슨 일을 하는지 아는 것에서 시작합니다.

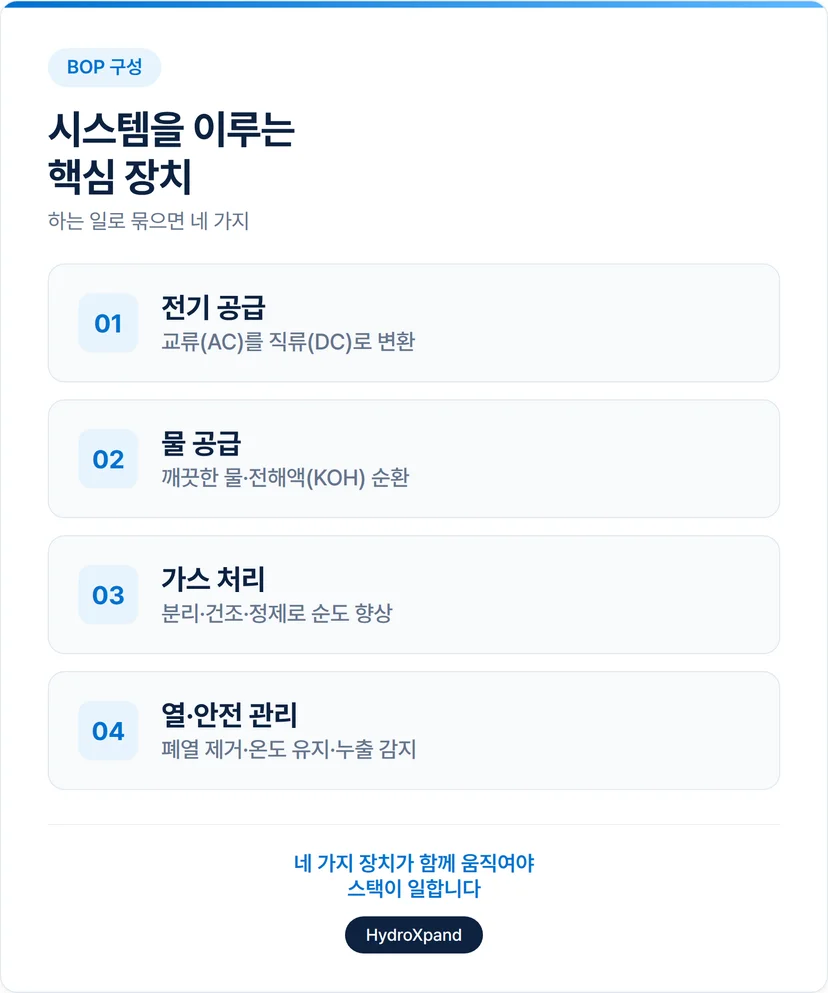

시스템을 이루는 핵심 장치
스택을 둘러싼 BOP는 여러 장치로 이루어집니다. 장치가 많아 보이지만 하는 일을 기준으로 묶으면 네 가지로 정리됩니다. 전기를 공급하고, 물을 대주고, 만들어진 가스를 다듬고, 열과 안전을 관리하는 일입니다.
전기 공급 장치는 스택이 쓸 수 있는 형태로 전기를 바꿔줍니다. 전력망에서 들어오는 전기는 교류(AC)인데 수전해 스택은 직류(DC)로 작동합니다. 그래서 변압기와 정류기가 교류를 직류로 바꿔 일정한 방향으로 흐르는 전류를 공급합니다. 스택에 들어가는 전기의 품질이 일정해야 반응도 안정적으로 일어납니다.
물 공급 장치는 깨끗한 물을 일정하게 대줍니다. 물속에 불순물이 있으면 스택 성능이 떨어지기 때문에 정수 장치로 불순물을 걸러냅니다. 알칼라인이나 음이온교환막(AEM) 방식은 물에 수산화칼륨(KOH) 같은 전해질을 섞어 쓰기 때문에 이 전해액을 보관하고 순환시키는 장치도 함께 들어갑니다. 수소 1킬로그램을 만드는 데 약 9킬로그램의 물이 들어가므로 물을 끊김 없이 공급하는 일이 중요합니다.
가스 처리 장치는 만들어진 수소를 사용 가능한 상태로 다듬습니다. 스택에서 나온 수소에는 수분과 미량의 산소가 섞여 있습니다. 먼저 기체와 액체를 분리하고 건조기로 수분을 제거한 뒤 정제를 거쳐 목표 순도까지 끌어올립니다. 어떤 용도로 수소를 쓰느냐에 따라 요구되는 순도가 달라지므로 이 부분의 구성도 용도에 맞게 바뀝니다.
열과 안전 관리 장치는 시스템을 안정적으로 지킵니다. 스택에 들어간 전기의 일부만 반응에 쓰이고 나머지는 열로 바뀝니다. 이 열을 그대로 두면 온도가 올라가 부품이 상하기 때문에 열교환 장치가 열을 식혀 운전 온도를 일정하게 유지합니다. 여기에 가스 누출을 감지하고 이상이 생기면 운전을 멈추는 안전 장치가 더해져 시스템을 보호합니다.

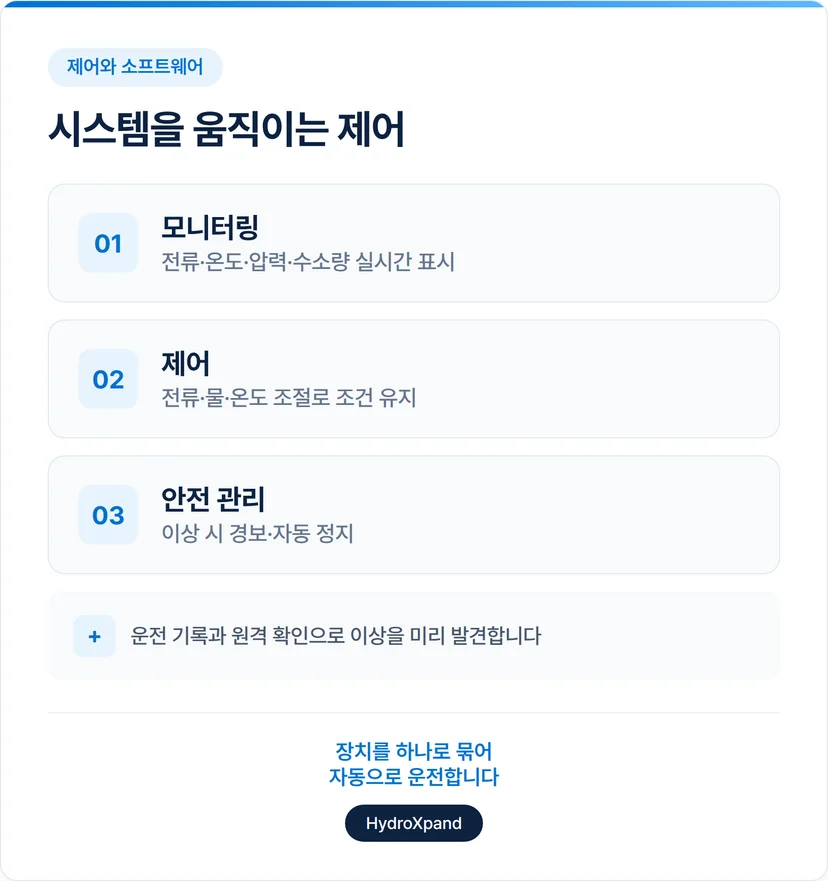

시스템을 움직이는 제어와 소프트웨어
장치를 다 갖췄다고 시스템이 저절로 돌아가지는 않습니다. 여러 장치가 서로 맞물려 정확한 순서와 조건으로 작동하도록 묶어주는 것이 제어 소프트웨어입니다.
제어 소프트웨어는 크게 세 가지 일을 합니다. 첫째는 모니터링입니다. 스택에 흐르는 전류와 전압, 온도, 압력, 수소 생산량 같은 값을 실시간으로 읽어 운전 상태를 한눈에 보여줍니다. 둘째는 제어입니다. 측정한 값에 맞춰 전류와 물 공급량, 온도를 조절해 시스템이 목표한 조건에서 운전되도록 합니다. 셋째는 안전 관리입니다. 정해진 범위를 벗어나는 값이 감지되면 경보를 울리고 필요하면 자동으로 운전을 멈춥니다.
운전 기록을 저장하고 원격으로 상태를 확인하는 기능도 제어 소프트웨어의 몫입니다. 누적된 데이터는 시스템을 더 안정적으로 운전하고 이상을 미리 발견하는 데 쓰입니다. 제어 소프트웨어는 이렇게 여러 장치가 하나로 맞물려 움직이도록 묶어줍니다.

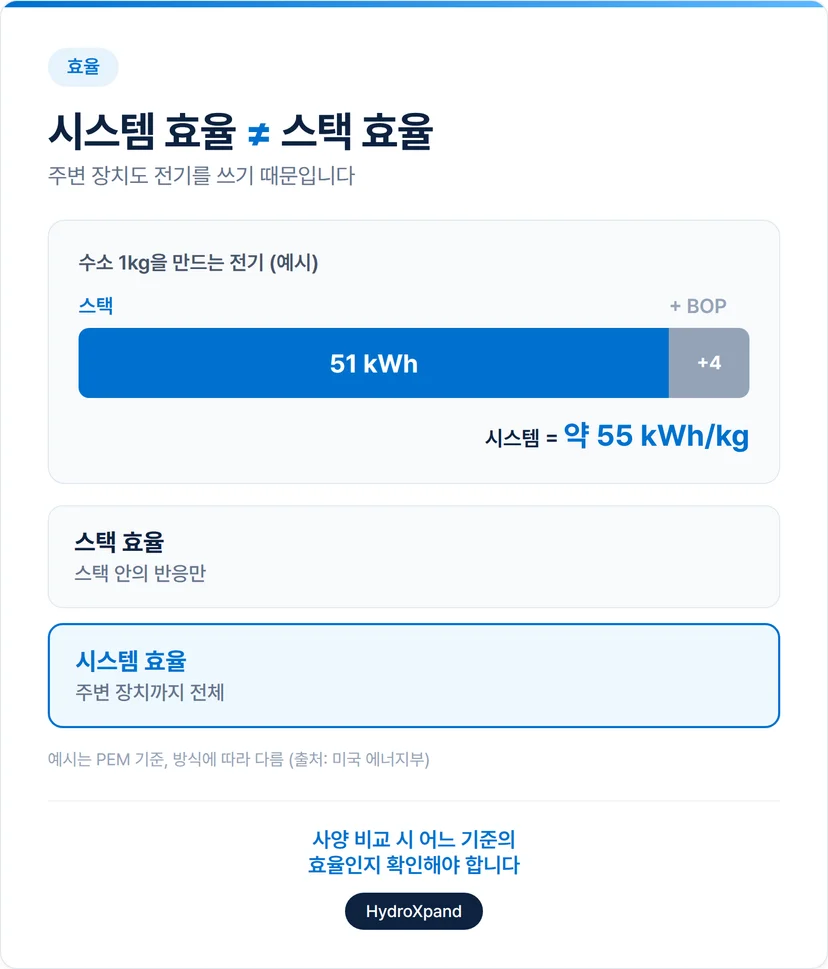

시스템 효율은 스택 효율과 다릅니다
수전해 효율을 이야기할 때 스택 효율과 시스템 효율을 구분하면 혼란이 줄어듭니다. 둘은 다른 값입니다.
스택 효율은 스택 안에서 물이 분해되는 과정만 따진 효율입니다. 반면 시스템 효율은 스택을 돌리기 위해 쓰인 전기 전체를 기준으로 한 효율입니다. 앞서 본 전기 공급 장치와 물 공급 장치, 정제 장치, 열교환 장치도 모두 전기를 쓰기 때문에 시스템 효율은 스택 효율보다 낮아집니다.
예를 들어 미국 에너지부 자료에서 한 PEM 시스템은 스택이 수소 1킬로그램당 약 51킬로와트시를 쓰고 주변 장치가 약 4킬로와트시를 더 써서 시스템 전체로는 약 55킬로와트시를 소비합니다. 같은 수소를 만드는 데 주변 장치 몫만큼 전기가 더 들어가는 것입니다. 그래서 시스템의 전력 소비는 보통 수소 1킬로그램당 킬로와트시 단위로 표기합니다.
이 차이를 알면 제품 사양을 읽을 때 도움이 됩니다. 스택 효율만 강조한 수치와 시스템 전체를 기준으로 한 수치는 비교 기준이 다르기 때문입니다. 시스템을 검토할 때는 어느 기준으로 측정한 값인지 확인하는 것이 좋습니다.

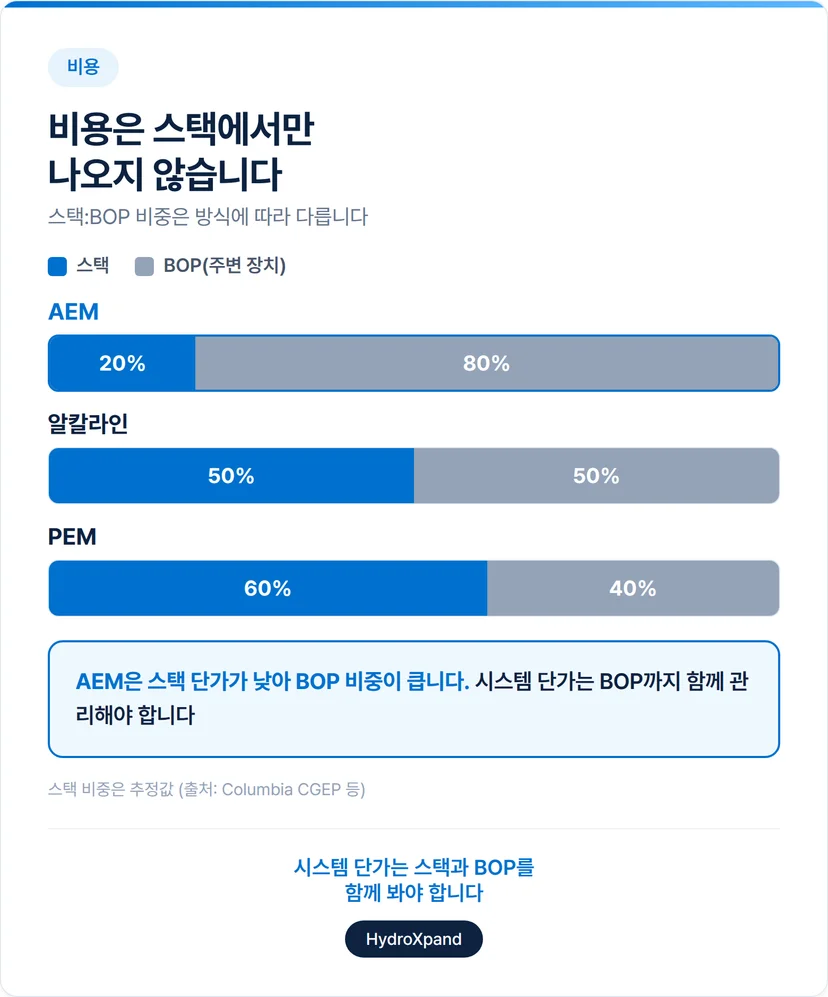

수전해 시스템 비용은 어디서 나오나
시스템 비용은 스택에서만 나오지 않습니다. 스택과 BOP가 비용을 나눠 가지며 그 비중은 기술 방식에 따라 크게 달라집니다.
여러 분석을 보면 스택이 시스템 비용에서 차지하는 비중은 대략 20퍼센트에서 60퍼센트 사이로 기술마다 다릅니다. PEM이나 알칼라인 방식은 스택 비중이 절반 안팎으로 높은 편입니다. 반대로 음이온교환막(AEM) 방식은 스택 비중이 낮게 추정되는데 이는 비귀금속 소재로 스택 단가를 낮출 여지가 크기 때문입니다. 스택 비중이 낮다는 것은 그만큼 BOP가 비용에서 큰 부분을 차지한다는 뜻입니다.
그래서 시스템 단가를 낮추려면 스택만 잘 만들어서는 부족합니다. 전기 공급 장치와 정제 장치 같은 주변 장치의 비용도 함께 관리해야 합니다. 특히 시스템을 크게 키울수록 스택보다 주변 장치 쪽에서 단가를 줄일 여지가 더 큰 것으로 알려져 있습니다.

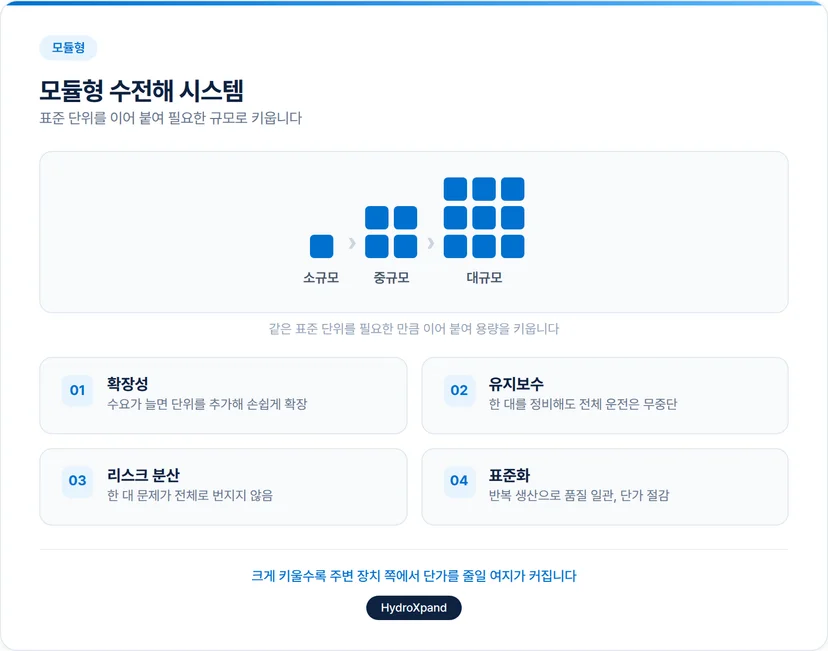

모듈형 수전해 시스템
수소 수요는 현장마다 크게 다릅니다. 작은 연구 시설부터 대규모 산업 플랜트까지 필요한 수소의 양이 다르기 때문에 시스템도 다양한 용량으로 만들어야 합니다. 이때 쓰이는 방식이 모듈형 설계입니다.
모듈형은 정해진 용량의 시스템을 하나의 단위로 표준화한 뒤 필요한 만큼 여러 대를 이어 붙이는 방식입니다. 작은 용량이 필요하면 한 대만 쓰고 큰 용량이 필요하면 같은 단위를 여러 대 연결합니다. 정해진 크기의 단위를 이어 붙여 더 큰 구조를 만드는 방식과 비슷합니다.
이 방식에는 몇 가지 장점이 있습니다. 같은 단위를 반복해 만들기 때문에 품질이 일정하고 대량 생산으로 단가를 낮출 수 있습니다. 한 대에 문제가 생겨도 그 대만 멈추고 정비하면 되므로 전체 운전이 중단되지 않습니다. 수요가 늘어나면 단위를 추가해 손쉽게 용량을 키울 수 있습니다. 시스템을 크게 키울수록 주변 장치 쪽에서 단가를 줄일 여지가 커지는 것도 모듈형이 주목받는 이유입니다.
시스템을 검토할 때 확인할 4가지
수전해 시스템이나 공급사를 검토할 때 시스템 차원에서 짚어볼 점을 정리합니다.
전원과 유틸리티 요건입니다. 시스템이 요구하는 전압과 전원 방식, 물과 설치 공간을 현장 조건이 받쳐주는지 확인합니다. 작은 시스템은 일반 단상 전원으로도 운전되지만 큰 시스템은 별도의 전원 설비가 필요합니다.
BOP 구성과 수소 순도입니다. 어떤 정제 장치를 갖췄고 목표 용도에 맞는 순도를 낼 수 있는지 봅니다. 수소를 어디에 쓰느냐에 따라 요구되는 순도가 다릅니다.
제어와 모니터링 역량입니다. 운전 상태를 얼마나 정밀하게 감시하고 제어하는지, 원격 확인과 데이터 기록이 가능한지 확인합니다. 제어 수준이 운전 안정성과 직결됩니다.
설치와 유지보수, 안전입니다. 설치가 얼마나 까다로운지, 정비가 쉬운 구조인지, 안전 장치가 충분한지 살핍니다. 부품 교체와 정비가 쉬울수록 장기 운영 비용이 줄어듭니다.

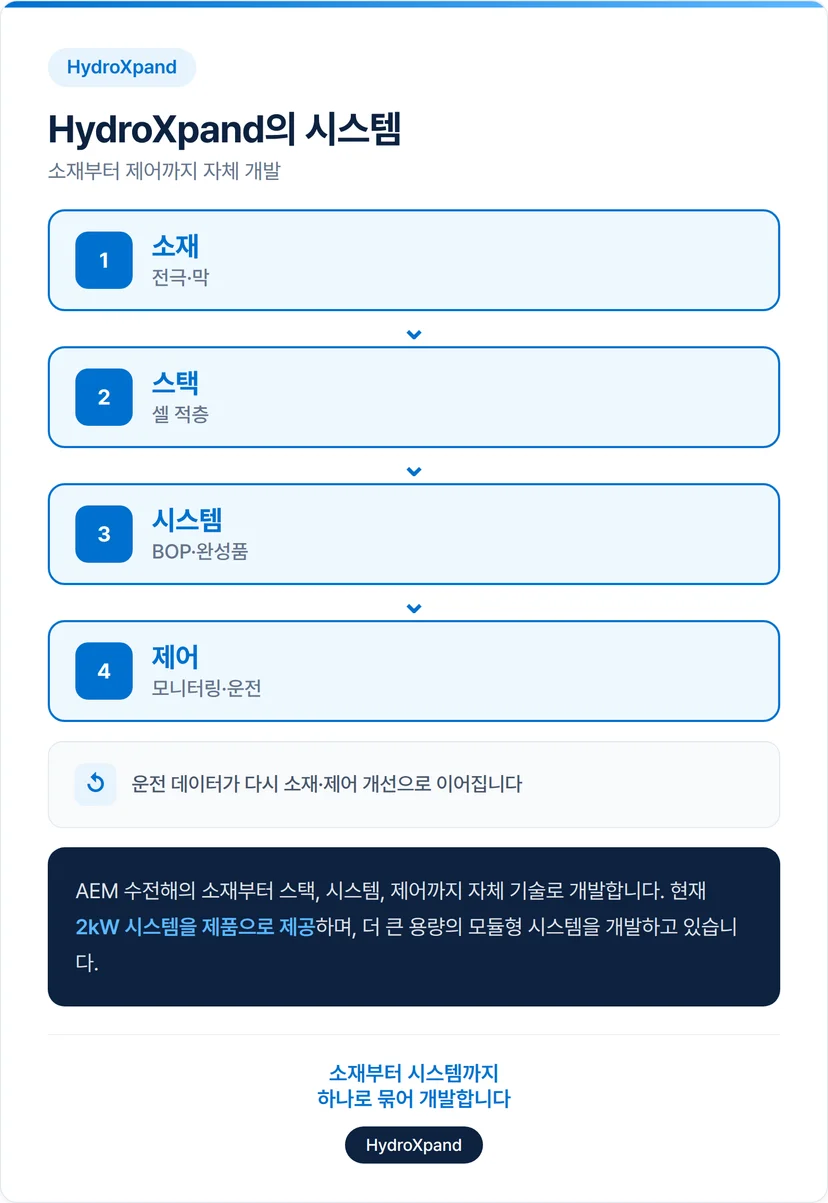

HydroXpand의 수전해 시스템
수전해 시스템은 스택과 주변 장치, 제어 소프트웨어가 모두 맞물려 성능을 냅니다. 그래서 어느 한 부분만 잘 만든다고 좋은 시스템이 나오지는 않습니다.
HydroXpand는 음이온교환막(AEM) 수전해를 기반으로 전극과 막 같은 소재부터 스택과 시스템, 그리고 시스템을 운전하는 제어까지 자체 기술로 개발하고 있습니다.

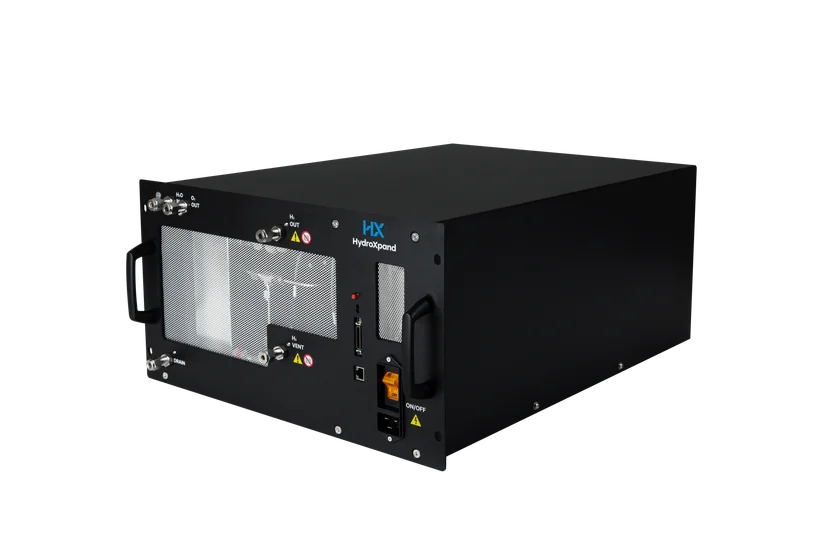

실제로 2킬로와트급 시스템을 제품으로 제공하고 있으며 데스크탑 앱으로 실시간 모니터링과 제어, 운전 기록 관리가 가능합니다. 이를 바탕으로 더 큰 용량의 모듈형 시스템으로 확장하는 방향으로 개발을 이어가고 있습니다.
소재에서 얻은 데이터가 스택과 시스템 설계에 반영되고 시스템 운전에서 얻은 데이터가 다시 소재와 제어 개선으로 이어지는 구조는 밸류체인을 자체 기술로 묶을 때 만들 수 있는 강점입니다. HydroXpand가 소재부터 시스템까지 직접 개발하는 이유가 여기에 있습니다.
수전해 시스템 관련 자주 묻는 질문 (FAQ)
Q. 스택과 시스템은 어떻게 다른가요?
스택은 물이 실제로 분해되어 수소가 만들어지는 핵심 부분입니다. 시스템은 그 스택에 전기 공급, 물 공급, 가스 정제, 열과 안전 관리 장치를 모두 더한 완성품입니다. 스택만으로는 수소를 생산할 수 없고 시스템 형태가 되어야 실제로 작동합니다.
Q. BOP가 무엇인가요?
BOP(Balance of Plant)는 스택을 제외한 시스템의 모든 주변 장치를 통틀어 부르는 말입니다. 전기 공급 장치, 물 처리 장치, 가스 정제 장치, 열교환 장치, 안전 장치가 여기에 포함됩니다. 스택이 일을 하려면 이 장치들이 반드시 함께 있어야 합니다.
Q. 시스템 효율과 스택 효율은 왜 다른가요?
스택 효율은 스택 안의 반응만 따진 효율이고 시스템 효율은 주변 장치까지 쓴 전기 전체를 기준으로 한 효율입니다. 주변 장치도 전기를 쓰기 때문에 시스템 효율은 항상 스택 효율보다 낮습니다. 사양을 비교할 때 어느 기준의 값인지 확인하는 것이 좋습니다.
Q. 모듈형 시스템의 장점은 무엇인가요?
표준 단위를 반복 생산해 품질이 일정하고 단가를 낮출 수 있습니다. 한 대에 문제가 생겨도 전체가 멈추지 않으며 수요가 늘면 단위를 추가해 용량을 키울 수 있습니다. 확장성과 유지보수, 안정성 측면에서 이점이 있습니다.
